Stick Arcade - Fin -

04.08.2009

J'ai enfin fini mon stick arcade. Après quasiment 1 mois de travail dessus.
Au debut j'étais parti sur un stick non filaire, mais les contraintes de batterie, ont vite fait de me faire changer d'avis. En plus j'avais peur de la déperdition du signal. Et puis aussi parce que j'avais niqué le pcb de la manette wireless.

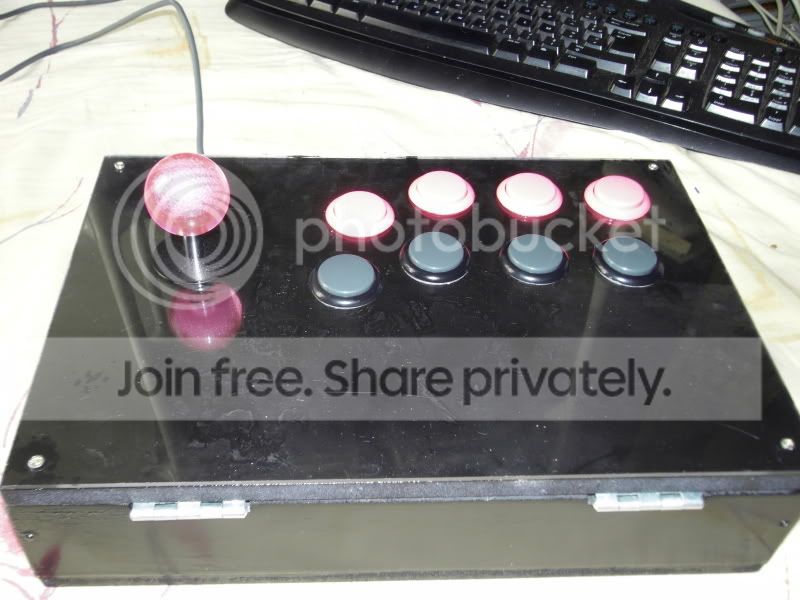

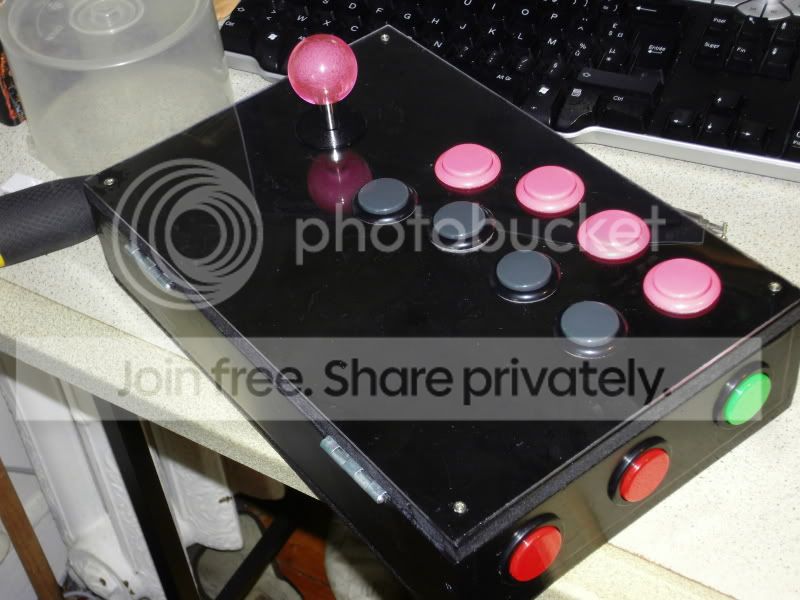

Enfin bref voila le resultat final sans l'artwork, vu que j'ai pas encore pris la peine de le faire.

Bon le plexis est un peu déguelasse mais quand je mettrais l'artwork, d'ici quelques jours quand j'aurais de l'inspiration je le nettoyerai un peu plus. ^^

Je vais faire un rapide tutoriel pour faire son propre stick arcade.
Deja il est important de connaitre ce site qui est un peu la bible de la création de stick.
- Slagcoin

Y a d'autre site que j'ai consulté mais honnêtement, ils sont largement moins complet que ce dernier.

1er Etape : La construction de la boite

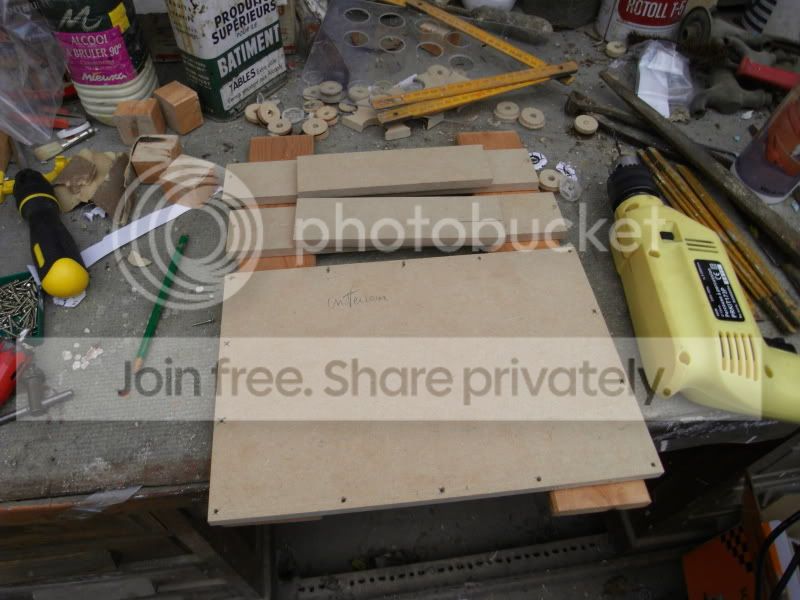

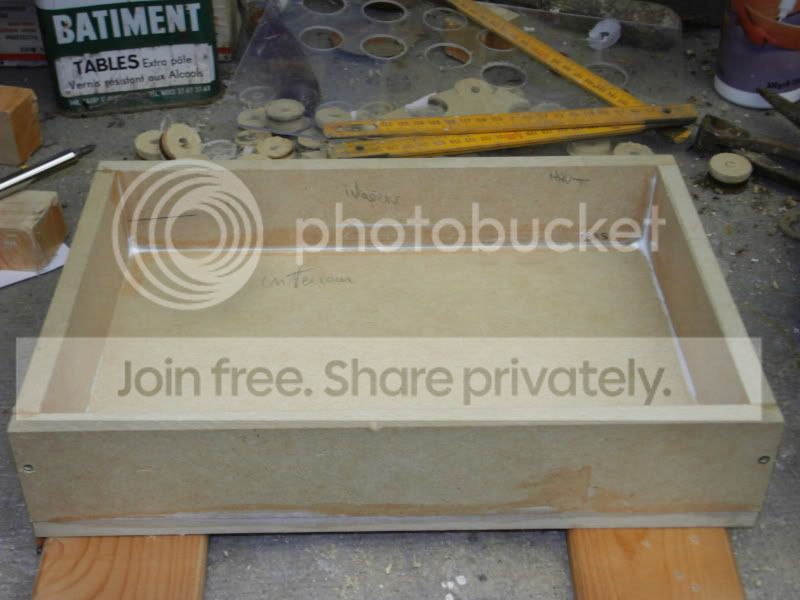

J'ai investi dans du MDF (ou Médium) de 1cm d'épaisseur. C'est ce qu'il semblait etre conseillé.

Pour fixer les côtés, j'ai utilisé colle à bois + vices. D'une pour allourdir la boite et de 2 pour optimiser la resistance de la boite.

J'ai ensuite fait le convercle qui va recevoir le stick et les boutons.

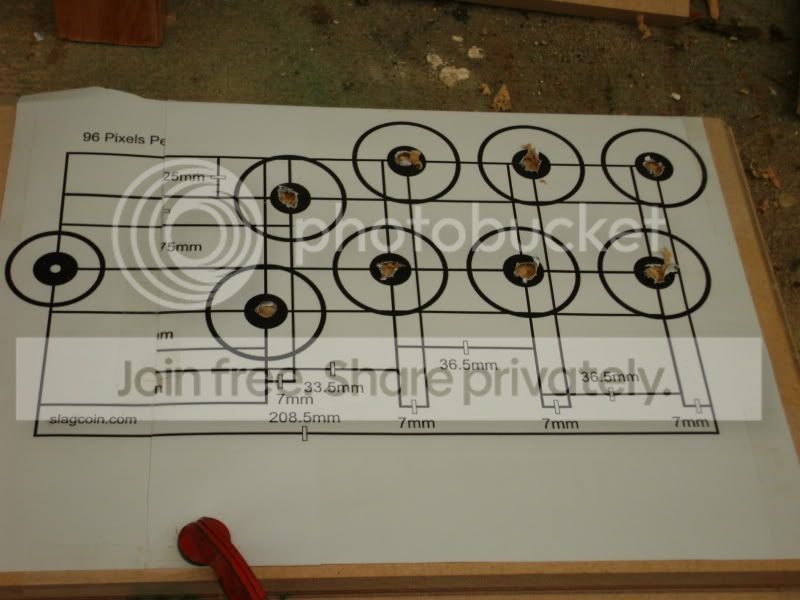

La, j'ai vraiment eu besoin du site Slagcoin. Pour les schéma de disposition des boutons.

J'ai pris une disposition du même type que la borne d'acarde de street fighter 4 ou encore du Stick Madcatz tournament édition. J'ai percé les boutons très haut, peut-être un peu trop, simplement parce que j'aime bien avoir de la place pour poser mes mains ^^.

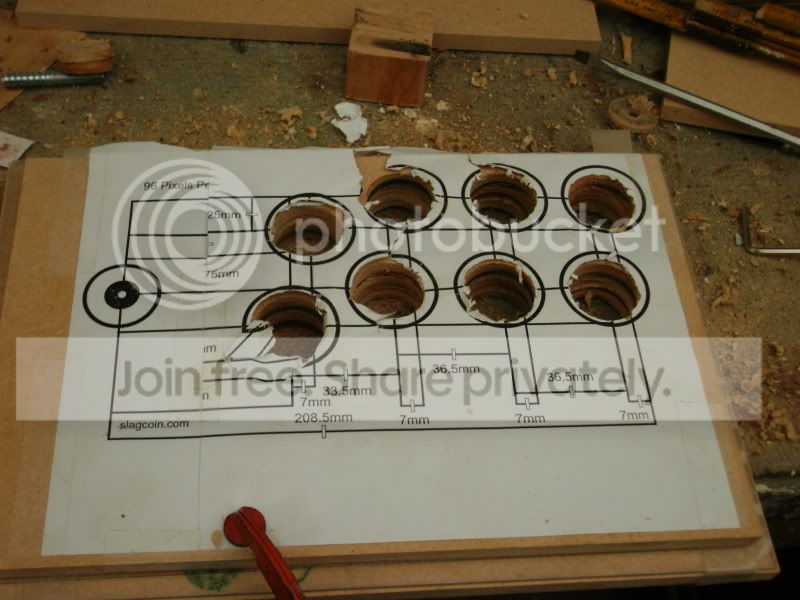

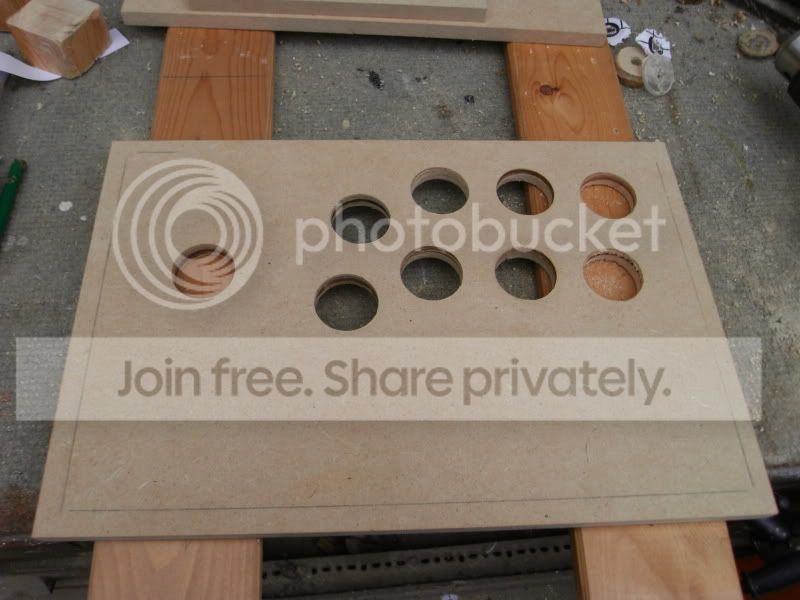

La plaque une fois fini :

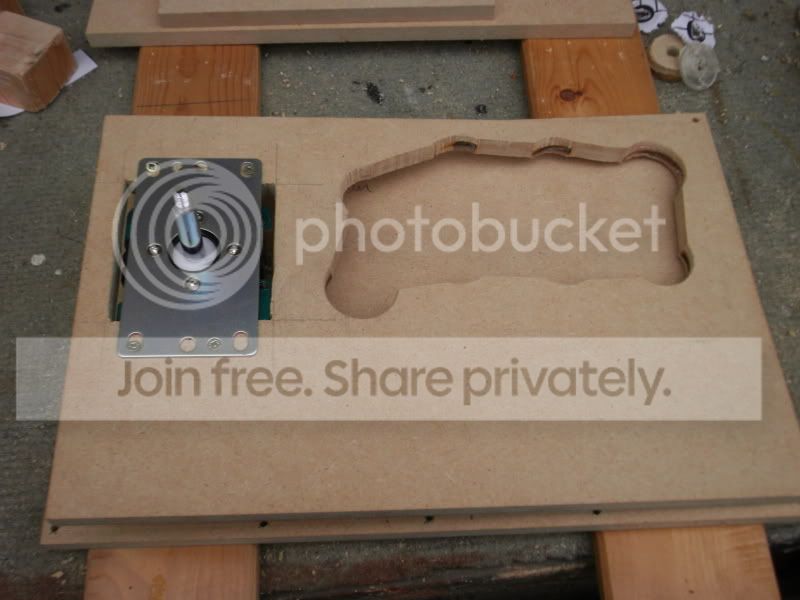

La plaque qui viendra receptionner le stick pour ne pas avoir a contre percé le couvercle.

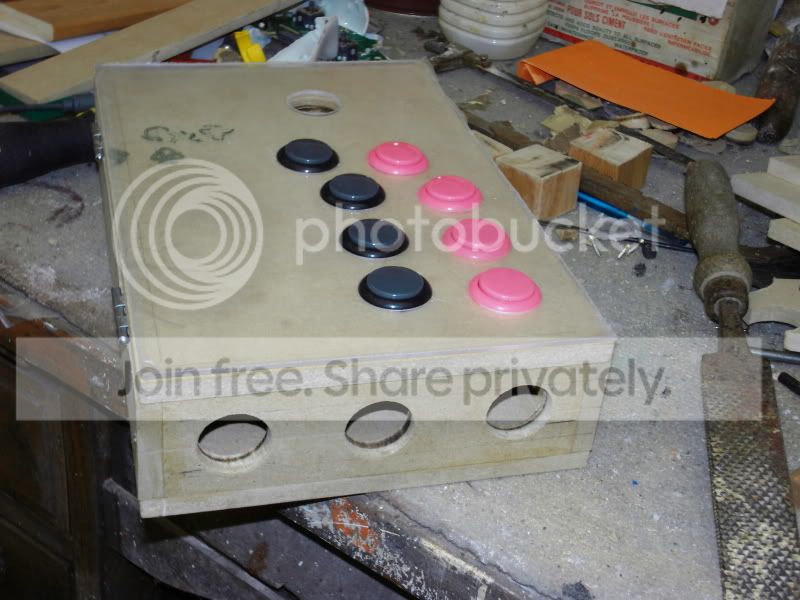

Montage de la boite pour voir le rendu final avant peinture. J'ai percé le côté droit pour avoir l'accès aux boutons back, start et guide. Pour une totale compatibilité avec l'interface de la xbox et du xbox live.

2e Etape : Le PCB

C'est l'étape qui m'a couté le plus chère. J'ai niqué pas mal de pcb avant d'arriver à le souder correctement. Si vous vous sentez pas à le faire. J'espère que vous avez un pote en electrotechnique ou encore un membre de la famille. Pour ma part, j'ai demandé de l'aide à un cousin. Mais même avec lui on a niqué le pcb. J'ai donc pris sur moi et tenter de le faire seul. Au 4e essai, j'y suis arrivé.
J'avoue que le Hack du pcb n'est vraiment pas evident.

Par contre, je tiens a vous prévenir que si vous tentez l'expérience. Vous êtes seul responsable quand au resultat. La manette que vous allez utiliser en morte, pas la peine de compter sur le SAV ou encore de dire que c'est de ma faute. Vous le faite à vos risques et périls.

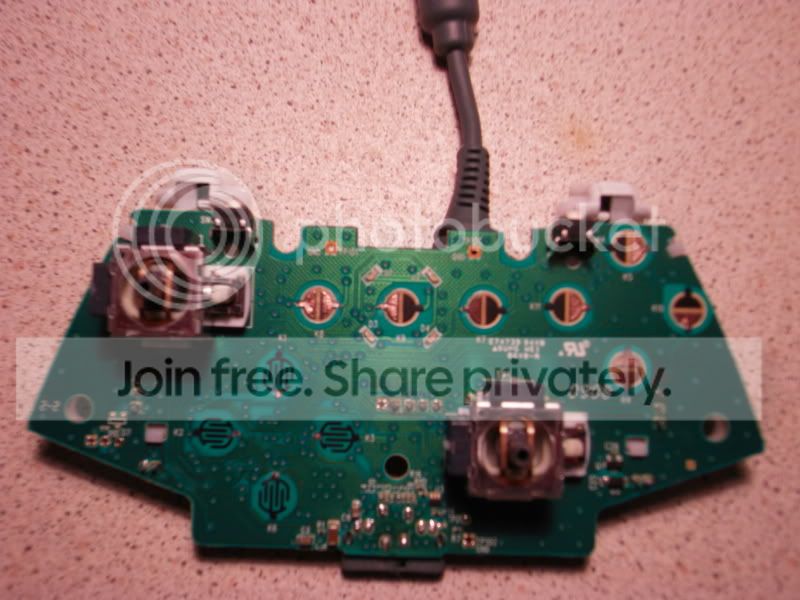

Pour en revenir au PCB, Microsoft à la facheuse tendance à mette une couche de graffites (je pense, j'en suis pas sur) pour protéger le cuivre de ses circuits imprimés. Il va donc falloir gratter doucement la couche pour libérer le cuivre et pouvoir souder.

Une fois cette étape faite vous pouvez passer à la soudure des cables. Alors conseil, prenez un fer à souder fin et propre, de l'étain mais pas trop épais et une bonne pince coupante. Pensez aussi à acheter du cable fin type 0.32 ou 0.36 mm. Parce que plus gros c'est la merde. J'ai été sur le site destocable pour le trouver, vu qu'on en trouve difficilement dans les magasins de bricolage. J'en ai eu en gros pour 14€ les 200 m.

Sur cette photo, il manque la masse pour les gachettes LT et RT. Un autre conseil, si vous voulez pas vous faire chier. Je conseille vivement de laisser les gachettes pour maintenir les triggers sur une positions neutres.

3e étape : La peinture

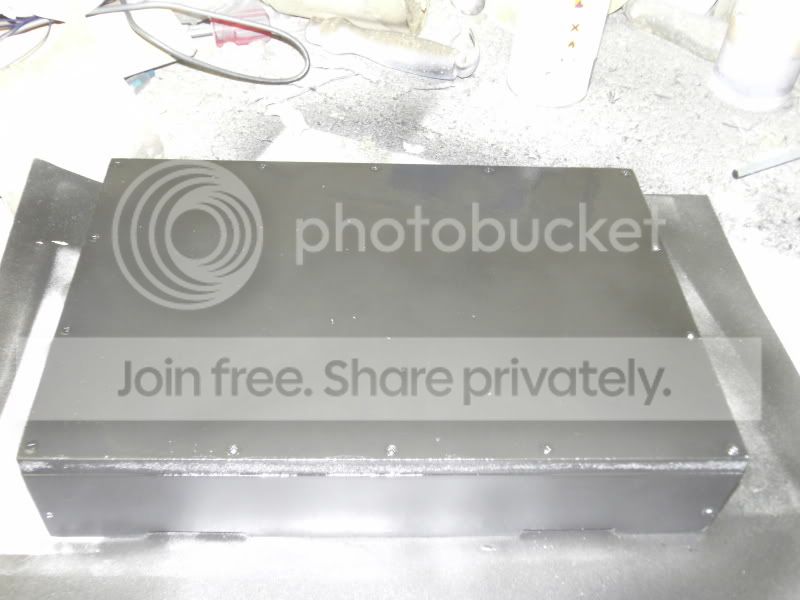

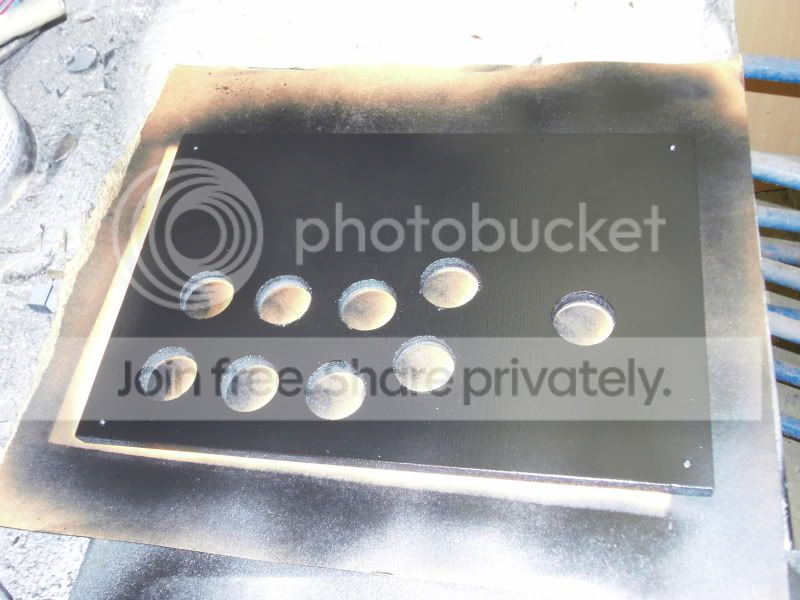

Bon la rien de compliqué, une sous couche de blanc (prevoyer d'en faite plusieurs pour avoir un resultat homogène). 2 ou 3 me semble pas mal, vu que le MDF boit pas mal.

C'est probablement l'étape la moins chiante, je l'ai fait à la bombe, mais honnetement, je recommande de faire la sous couche au pinceau pour eviter les coulures. Le vernis en bombe est pas contre niquel.

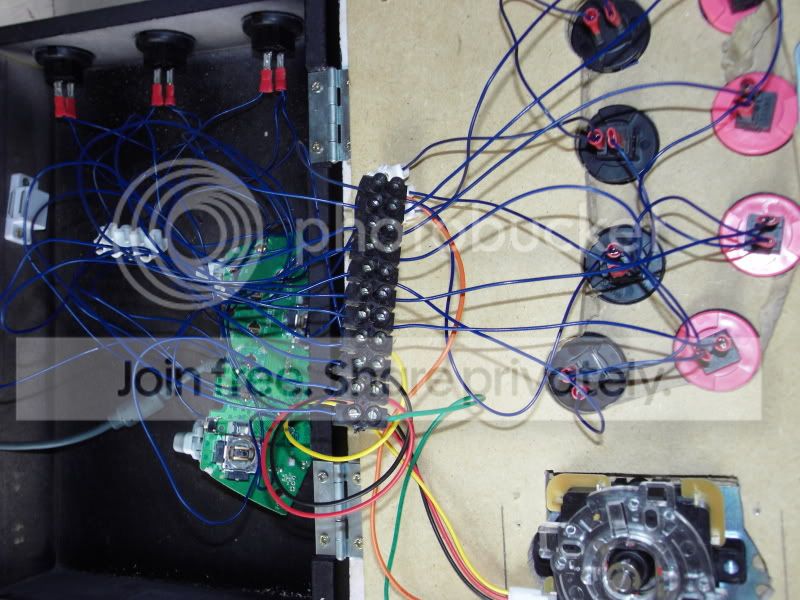

4e Etape : Tout brancher

Alors la c'est une étape chiante et longue. Pas difficile hormis si comme moi, vous avez voulu jouer le malin en étiquetant pas les cables avec leurs correspondances. Sinon faite attention à la longueur de cable car cela peut jouer sur les soudures et les faire sauter. Sinon dans l'ensemble une fois cette étape accompli. Vous pourrez vous eclater sur les divers jeux de bastons ^^.

Il ne reste plus qu'à refermer le couvercle et de jouer.

Enjoy ^^
